SC(B)10型6~10KV环氧树脂浇注干式变压器
干式变压器概述
SC(B)10型6~10KV环氧树脂浇注干式变压器具有广泛的使用领域，尤其适合使用在防火要求高的场所,如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。

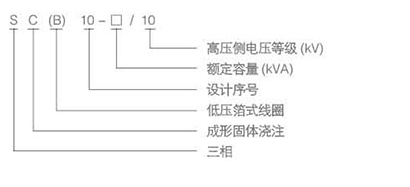

干式变压器型号及含义
干式变压器结构特征
铁芯
1.铁芯采用高导磁优质晶粒取向冷扎硅钢片，45° 全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
2.安全，难燃防火，无污染，可直接安装在负荷中心。
3.免维护、安装简便、综合运行成本低。
4.防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。
5.损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
6.可靠性高，据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。
箔式线圈
低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，散热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。
温控装置
变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳闸功能。
干式变压器工作条件
安装高度:海拔不超过1000m;
电源电压的波形:似于正弦波;
多相电源电压的对称性:多相变压器所连接的电源电压应近似对称。
环境温度:最高气温+40℃;最高日平均气温+30℃;最高年平均气温+20℃;最低气温-30℃(适用于户内式变压器)。

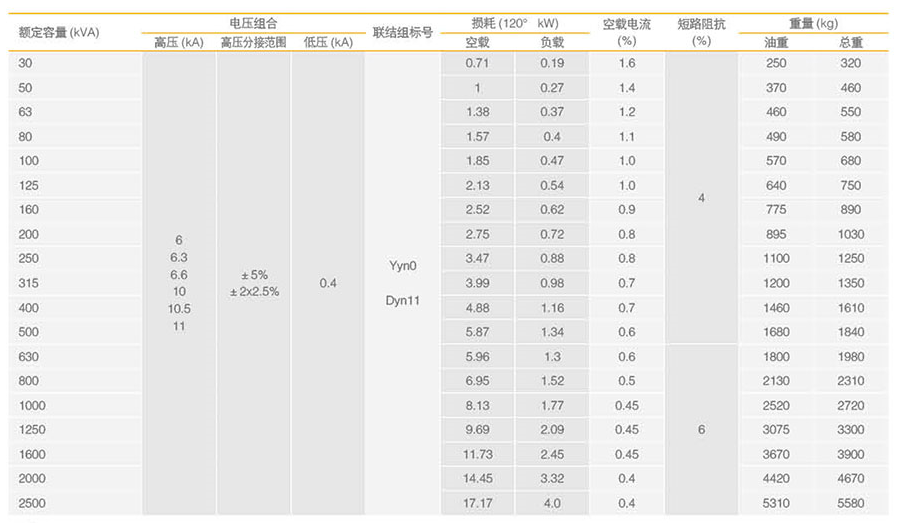

干式变压器主要技术参数

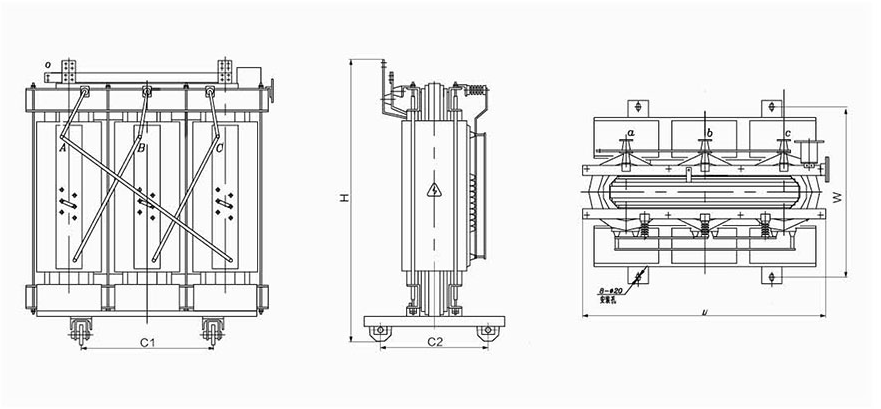

干式变压器外形及安装尺寸
干式变压器订货须知
SC(B)10型6~10KV环氧树脂浇注干式变压器订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
