GGJ低压无功智能补偿装置
概述
由于GGJ低压无功智能补偿装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置如:工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。
本产品符合:GB/T15576--2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。

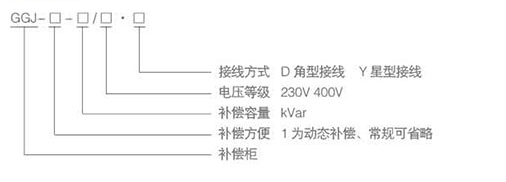

型号及含义
使用环境条件
1.环境温度: -50℃~ +40℃;
2.环境相对湿度:不超过90%(20℃);
3.海拔高度:不超过2000m;
4.周图介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。
使用环境条件
1.通用性能强:该补偿柜可与国内外各种任意柜体进行组合，如MNS. GCK、 GGD等;
2.电容补偿组合方式多样灵活:具有Y型补偿方式、A型补偿方式、Y+A组合补偿方式;
3.通讯方式多样性:具备RS-232/485通讯接口，无线数传模块或GPRS模块实行远距离通讯;
4.控制准确安全:实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压;
5.使用寿命长:在免维护下，使用寿命长达10万小时以上。
主要技术参数
系统电压: AC450V 以下
投切时间: 1≤20ms
投入涌流: >25In
额定频率: 50Hz 士50%
取样电流: 0-5A
本机功耗:≤15W
灵敏度: 100mA
技术特点
1.自动补偿无功功率，提高功率因数。
2.提高设备效率，节约投资。
3.减少配电线路损耗和变压器损失。
4.改变电压质量，提高供电的可靠性。

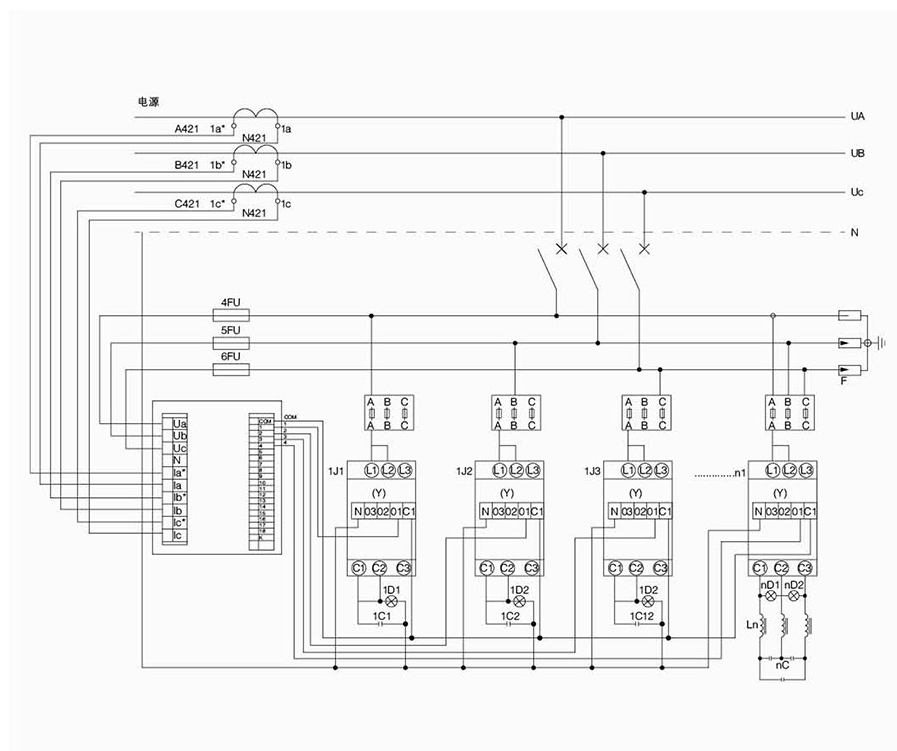

装置系统原理举例
订货须知
1.主电路方案图
2.补偿容量及补偿方式
3.与产品正常使用天配件不相符的须提前说明
