铠装移开式交流金属封闭开关设备KYN28A-12

产品参数

概述

    KYN28A-12(Z)(GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备")它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

    本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》。IEC60298《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

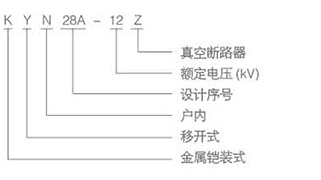

型号及含义

使用条件

1.周围空气温度:最高温度+40C.最低温度-15C;

2.相对湿度日平均相对温度。.695%，日平均水集气压力不超过22kPa.月平均相对湿度<90%月平均水集气压力不超过18KPas;

3.海拔高度:<1000m;

4.地震强度:不超过8级;

5.周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染:

6.无剧烈振动场所:

7.超出GB3906规定的正常条件下使用时，由用户和本公司协商。

主要技术参数

结构特点

1.开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经CNC高精度设备加工，采用先进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。

2.开关设备可配装本公司生产的VS1系列、VD4 系列、ZN65 系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位和显示装置，安全可靠。

3.电缆室可装多达9根单芯电缆，设备有可靠的机械。电气联锁装置，完全满足“五防"要求。各室设有泄压通道，确保运行人身安全。
